循環水主要有工業和家用兩種，主要目的都是為了節約用水。工業循環水主要用在冷卻水系統中，所以也叫循環冷卻水。因為工業冷卻水占總用水量的90%以上，所以節能減排中循環水的測量尤為重要。家庭循環水主要用在熱水器上。
循環水流量計簡單說明：
首先要知道適合測量循環水的流量計有電磁流量計、超聲波流量計、渦街流量計、孔板流量計、V錐流量計、機械式金屬浮子流量計等；
其次，我們要分析需要確定測量循環水的管道材質和連接方式，如果是選用電磁流量計，要考慮連接方式為法蘭，那么被測管道需要斷開，并焊接法蘭，塑料（PVC）管道或者水泥管道等無法焊接法蘭的材質則最好不要選用電磁流量計。渦街流量計、渦輪流量計、管道式超聲波流量計和孔板流量計也是如此。如果被測點的管道無法斷開，特別是主要供水線路，而管道是塑料或者碳鋼和不銹鋼，可以選擇外夾式超聲波流量計，只要將傳感器綁在管道外側即可實現流量測量。
第三，對測量精度的要求，一般來水，小口徑電磁流量計的精度可以達到0.5級，即誤差為測量結果的0.5%，外夾式超聲波流量計的精度可以達到1.0級，0.5級產品價格較高。
第四，根據現場電源選用合適的流量計。外夾式超聲波流量計使用AC220V即可，如果是野外測量，可以使用蓄電池供電,選用電池供電型流量計。
總之，如果是新管道已經預留法蘭位置，或者是舊管道本來有管道式流量計現在更換新產品，可以用電磁流量計，反之，如果管道上沒有法蘭也不方便斷管，而且想要更經濟劃算，建議使用外夾式超聲波流量計。
?
?
循環水流量計--外夾式超聲波流量計
?
??使用要求：循環水流充滿管道、均勻的流過，無雜質，DN25-3000
???優勢：外夾式（外敷式）安裝，不用破壞管道，保證管道的完整性，精度1.0，顯示瞬時流量和累計流量，輸出485、4-20mA 信號，PVC管、鋼管允許有襯里等都可滿足測量需要，特別適合高壓管道。
??常用型號：TDS-100FM1?
?型號注解：外夾式超聲波流量計，測量介質：循環水，適合所有壓力特別是高壓管道管徑DN50-800，測量瞬時流量和累計流量，4-20mA輸出和485通訊接口，配套中號探頭，220V供電，外夾式安裝。
?
??技術參數：
固定式超聲波流量計適用于各種尺寸管道流量計量，流速測量范圍為0.01～±32m/s,測量介質為水、海水、污水、酒精等單一穩定的液體，測量材質為鋼、不銹鋼、鑄鐵、PVC、玻璃鋼等均勻質密的管道。
★?測量精度：1%；
★?工作電源：隔離DC8-36V或AC85-264V；
★?功 ? ?耗：工作電流50mA(不連接鍵盤和蜂鳴器不響的條件下)；
★?可選輸出：1路標磚隔離RS485輸出；?1路隔離4-20mA或0-20mA輸出（有源、無源可選）；可選HART協議；雙路隔離OCT輸出（OCT1脈沖寬度6-1000ms之間可編程，默認200ms）；1路雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20mA模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備；
★?可選輸入：三路4-20mA模擬輸入回路；
★?顯 ? ?示：2×10漢字背光顯示器（中英文雙語可選擇）；
★?操 ? ?作：16按鍵或4按鍵窗口化操作；
★?其它功能：自動記憶前512天，前128個月，前10年正負凈累積流量自動記憶前30次上、斷電時間和流量并可實現自動或手動補加，并可以通過MODBUS協議讀出；
★?流量傳感器：外敷式、插入式和管段式；
?性能參數
|
項目 |
性能、參數 |
||||
|
測量主機（一次表） |
準確度 |
1.0% |
|||
|
重復性 |
0.2% |
||||
|
最大流速 |
64m/s |
||||
|
測量周期 |
200mS（每秒5次，每個周期采集128組數據） |
||||
|
測量原理 |
超聲波時差原理，4字節IEEE754浮點運算 |
||||
|
顯示接口 |
可連接2×10背光型漢字或者2×20字符型液晶顯示器 |
||||
|
操作 |
外接16鍵輕觸鍵盤以及PC計算機設參軟件 |
||||
|
輸入 |
3路4~20mA輸入可選，準確度0.1%，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用。 |
||||
|
兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法） |
|||||
|
輸出 |
電流信號（可選模塊）：4~20mA，阻抗600Ω浮空，準確度0.1%。 頻率信號（可選模塊）：1~9999Hz之間任選，OCT輸出。 脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出（其中1路脈沖寬度6~1000ms間可編程，默認200ms）。 報警信號：雙路OCT輸出，可選近20種源信號。 數據接口：隔離RS485串行接口。 |
||||
|
通訊協議 |
MODBUS協議、MBUS協議、FUJI擴展協議（兼容匯中公司流量計及水表通訊協議），推薦使用MODBUS-RTU協議或者MODBUS-ASCII協議 |
||||
|
其它功能 |
自動記憶前64日、前32個月、前2年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加； 可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備； 工作參數可固化到機內的FLASH存儲器中，上電時自動調出； 用戶能夠通過E-mail傳送來的代碼文件實現軟件升級 故障自診斷功能。 故障時間計時器。 |
||||
|
工作電流 |
50mA（不連接鍵盤顯示和蜂鳴器不響的條件下） |
||||
|
備用電流 |
使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失 |
||||
|
環境溫度 |
-10℃~70℃（大于此溫度范圍要求請與廠家聯系） |
||||
|
工作時間 |
連續 |
||||
|
版本號 |
WLV12 |
WLV13 |
WLV14 |
WLV15 |
|
|
電源 |
24VDC |
8~30VDC |
24VDC |
85~264VAC/24VDC |
|
|
尺寸（mm） |
Φ84 |
116×62 |
92×36 |
150×95 |
|
|
傳感器 |
外縛式 |
標準S1型，適用管徑DN15~100mm 標準M1型，適用管徑DN50~700mm 標準L1型，適用管徑DN300~6000mm 高溫S1H型，適用管徑DN15~100mm 高溫M1H型，適用管徑DN50~700mm 其它廠家的傳感器 |
|||
|
插入式 |
測量管道材質不限（不停產安裝）適用于管徑DN80以上。 |
||||
|
管段式 |
π型管段式：適用于管徑DN25~DN40，整機測量精度±0.5% 標準管段式：適用于管徑DN50~DN1000，整機測量精度±0.5% |
||||
|
信號電纜 |
專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長于500米（不推薦）。 |
||||
|
防護等級 |
IP68（可浸水工作） |
||||
|
可測管道 |
管材 |
鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。 |
|||
|
襯材 |
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。 |
||||
|
內徑 |
15mm~6000mm（π型管段式內徑可小至2毫米） |
||||
|
直管段長度 |
上游≧10D，下游≧5D，距泵出口處≧30D。 |
||||
|
可測管道 |
種類 |
水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。 |
|||
|
濁度 |
≦20000ppm，污水測時效果好，絕大多數污水管道可穩定測量。 |
||||
|
溫度 |
-40℃~160℃ |
||||
|
流向 |
可對正反向流量分別計量，并可計量凈流量。 |
||||
?
更多詳細內容參考：
外夾式超聲波流量計網頁介紹：?http://www.291oip.cn/chanpin/detail/147
外夾式超聲波流量計說明書下載：http://www.291oip.cn/xiazai/detail/175
?
?
循環水流量計--電磁流量計
??優勢：
★ 適合管徑DN10-3000，通常測量水的時候優先選擇，精度0.5，特別是口徑大于DN200的管道，最優先推薦；
★ 精度高，0.5級；允許介質中有雜質；安裝方式有法蘭型、插入式或卡箍型；
★ 流量計殼體材質多為碳鋼（也可以定做304不銹鋼），AC220V 或DC24V供電，輸出4-20mA電流、RS485通訊；
★?測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響；
★?高清晰度LCD背光顯示，一體式或分體式；
★ 可以做成潛水型。
??流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.
??選型所需參數：管徑、介質、溫度、壓力、流量范圍、現場供電以及信號輸出要求等。
??電磁流量計?常用型號：
DMF-50-105-4.0E001-000A0H
型號備注：DN50，測量介質為水，標準式不銹鋼電極，聚四氟乙烯內襯，額定壓力4.0MPa,表體和法蘭材質為碳鋼,介質溫度低于60度，分體顯示瞬時流量和累計流量，DC24V供電，4-20mA輸出，精度0.5，法蘭連接。保證精度測量流量范圍：1.19-179??m3/h
??技術參數:
★?儀表精度：管道式0.5級、1.0級；插入式2.5級
★?測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
★ ?流速范圍：0.2～10m/s
★?環境溫度：-40℃～+60℃
★ ?介質溫度：聚四氟乙烯襯里≤180℃ ??橡膠材質襯里: ≤65℃
★?防爆標志：ExmibdⅡBT4
★?外磁干擾：≤400A/m
★?外殼防護： IP65，IP67，IP68
★?輸出信號：4～20mA.DC，負載電阻0～750Ω
★?通訊輸出：RS485或CAN總線
★?電源電壓：90～220V.AC、24±10%V.DC
★?最大功耗：≤10VA
??常用樣品展示：
.jpg)
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （大口徑電磁流量計）?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（大口徑電磁流量計）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （不銹鋼殼體電磁流量計）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（高壓型電磁流量計）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（插入式電磁流量計）?
??選擇正確的安裝地點和采用正確的安裝方法是使用好電磁流量計的關鍵，若安裝失誤，不但會影響測量效果，還會影響測量精度，更會影響流量計的使用壽命，甚至會損壞流量計。
安裝地點選擇
為了使傳感器工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：
★?盡量避開鐵磁性物體及具有強電磁場的設備(如大電機.大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。
★?應盡董安裝在干燥通風之處，不宜在潮濕.易積水的地方安裝。
★?應盡量避免日曬雨淋，避免環境溫度高于60°C及相對濕度大于95％。
★?選擇便于維修，活動方便的地方。
★?流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。
?
???安裝要求
為了您正確的測量，在選擇管道上位置時應注意以下幾點要求：
★?傳感器既可在直管道上安裝，也可在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。
★?介質在安裝位置應該滿管流動，避免不滿管及氣體附著在電極上。
★?對于液固兩相流體，最好采用垂直安裝，使傳感器襯里磨損均勻，延長使用壽命。

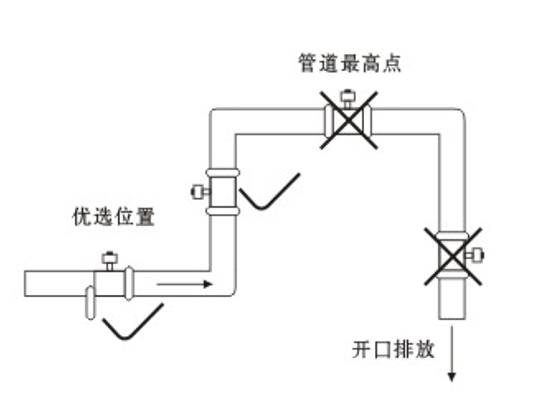

★?流量計安裝位置介質不滿時，可采取抬高流置計后端管路的方法，使其滿 管，嚴禁在管道最高點和出水口安裝流量計。
★?修改管道的安裝方法：當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足前直管段≥10DN、后直管道≥5DN(DN為管徑)。
★?前后直管段為流量計前≥10DN,后端≥5DN。?
??儀表接線
★ 若采用分體安裝連接的信號電纜采用定制的專用電纜線，電纜線越短越好。
★ 勵磁電纜可選用Yz中型橡套電纜，其長度和信號電纜一樣。
★ 信號電纜必須與其它的電源嚴格分開，不能敷設在同一根管子內。
★ 信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余的電纜剪 掉，并重新焊好接頭。
★ 電纜斡旋傳感器電器接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。
電磁流量計詳細網頁說明：http://www.291oip.cn/chanpin/detail/66
電磁流量計使用說明書下載：http://www.291oip.cn/xiazai/detail/136
?
?
校驗循環水流量計 ?--- ?手持式超聲波流量計
??用途：校驗管道內自來水的瞬時流量和累計流量、流速
??優勢：流量計小巧、輕便；方便攜帶；外貼式安裝；可以多次循環安裝，精度1.0，不用破壞管道。
?
?
更多詳細內容參考： 手持式超聲波流量計?http://www.291oip.cn/chanpin/detail/131
?
?
可以測量水的流量計有多種，歡迎來電來函咨詢，選擇適合現場工況的流量計。
